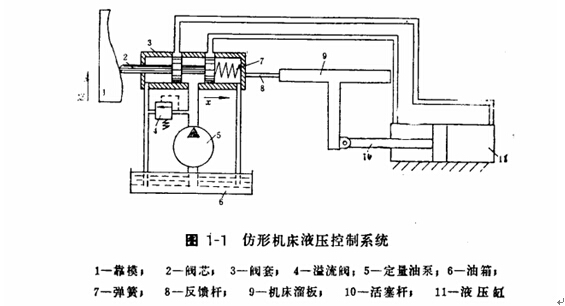

圖1-1是一種仿形機床的自動控制系統，顯然，它是由靠模1.閥芯2、滑閥套3、閥芯彈簧7、反饋籽8.機床溜板9.活塞桿10.液壓缸11.油泵5、溢流閥4和油箱6等11部分組成。其工作原理是這樣的3當靠摸1沿z方向移動一個位置時，閥芯2便被靠模頂著向右運動一段短離x，因此滑閥閥套3的窗口被閥芯凸肩打開，使得油泵打出的高壓油沿右邊窗口流向掖壓缸11的左眩，同時伺服壓力機液壓缸的右腔的油沿滑閥閥套左邊的窗口流回油箱6。由于液壓缸左腔的壓力高，右腔的壓力低，放在活塞上產生一個指向右邊的液壓力，于是活塞通過活塞桿10帶動機床溜板9向右運動。隨著機床溜板的向右運動又同時通過反饋桿8帶動滑向閥套3一起向右運動，目而被閥右，打開的窗口開始關小，使得流進和流出液壓缸的油的壓力損失增加，故左腔的壓力降低，右腔的壓力增高，因而作用在活塞上的液壓力開始陳小，于是活塞的運動運應也逐漸變慢。當滑閥再問套的窗口完全挫關閉時，液壓怔兩腔被封死，由于液體在此種情況下近似地看成是不可壓縮的，故液壓缸活塞停止運動。顯然，機床溜板向右移動的距離也是x(因為窗口被關死)，也即機床溜板跟蹤了閥芯，而閥芯又復現了靠模給出的z方向的指令，因此這種裝置叉叫做機械液壓跟蹤器。如果將靠摸固定在鏡床的床身上不動，將工件固定在湘板上，使整個機械液壓跟蹤器沿z的方向運動，當閥芯經過整個靠模時工件便被鏡刀加工完畢。
