四柱油壓機調速閥的流量特性

作者：金拓科技發布時間：2013/6/28 12:01:43

四柱油壓機調速閥中，節流閥既是一個調節元件，又是一個檢測元件。當閥的開口面積調定之后，它一方面能夠控制流量的大小，一方面用于檢測流量信號并將其轉換為閥口前、后壓力差，再反饋作用到定差減壓閥閥芯的兩端與彈簧力相比較。當檢測的壓力差值偏離預定值時，定差減壓閥閥芯產生相應的位移，改變減壓縫隙的大小以進行壓力補償，進而保證節流闊前后壓力差基本保持不變。然而，定差減壓閥閥芯的位移勢必引起彈簧力和液動力的波動，因此，四柱油壓機節流閥前、后壓力差只能是基本不變，即流經調速閥的流童基本穩定。

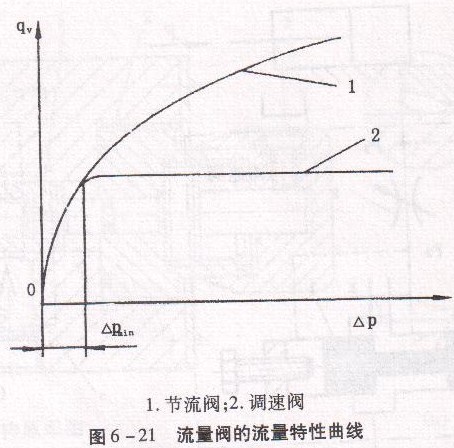

四柱油壓機調速閥的流量特性曲線如圖6 -21所示。由圖可見，當調速閥前、后兩端的壓力差超過最小值.1Pmin以后，流量是穩定的。而在，1Pmin以內，流量隨壓力差的變化而變化，其變化規律與節流閥相一致。這是因為當調速閥的壓差過低時，將導致其內的定差減壓閥閥口全部打開，減壓閥處于非工作狀態，只剩下節流閥在起作用，故此段曲線和節流閥曲線基本一致。
