液壓機頂出裝置

作者：金拓科技發布時間：2013/1/5 11:46:21

液壓機上一般都裝有頂出裝置。頂出裝置的作用除頂出工件外，在有些工藝用途的液壓機上還可完成浮動壓邊、浮動壓制的功能或動作。按液壓機工藝用途及工作臺面大小的不同，頂出裝置有且在缸式和多缸式：按頂出缸的結掏不同又有活塞缸式和柱塞缸式。

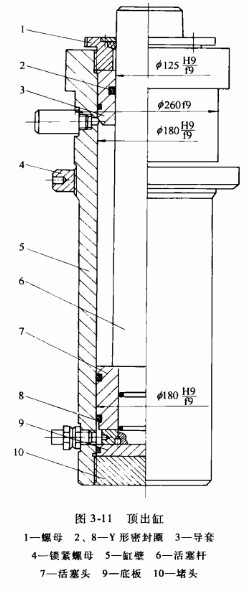

在一般用途液壓機和沖壓液壓機中，頂出裝置的作用基本上與通用曲柄壓力機的氣墊相似，但與氣墊相比，液壓機的頂出裝置由于采用液壓傳動，具有頂出力大、控制靈活、結構緊湊等優點。圖3-11所示為Y32-315液壓機的頂出缸。由回可見，頂出缸實際上就是一個倒置的活塞式液壓缸。頂出缸頂出時，往活塞腔內通入高壓液體，同時使活塞桿腔與油箱相通，即可使活塞上升頂出工件；回程時，高壓液體進入活塞桿腔，而活塞腔通油箱，使活塞回程。進行浮動壓邊時，在活動橫梁下行前先使頂出缸活塞上升至上死點，然后切斷其壓力源，待活動橫梁下行至上模接觸到毛坯表團時，通過頂桿使頂出缸活寨與活動橫梁同步下行，此時活塞腔的液體經溢流閥排回油箱，活塞桿腔則從油箱吸泊以補充其容積變化。壓邊力的大小可通過調節溢流間很方便地進行調整。

對大型液壓機，尤其是大臺面的沖壓液壓機，由于在較大面積上都需要頂出力，因此多采用在頂出活塞(或柱塞)上加裝頂出橫梁的頂出裝置，其頂出缸的數量則視頂出力大小和頂出裝置作用面積的大小設置為單個或多個。
頂出裝置與移動工作臺之間有聯鎖裝置，保證二者的運動不互相干擾。當工作臺停止并對中后，頂出裝置才能動作；而只有當頂出裝置已完全退回到最下端位置時，工作臺才能運動。
