液壓機軸向柱塞泵的結構特點
作者：金拓科技 發布時間：2013/3/18 11:13:04

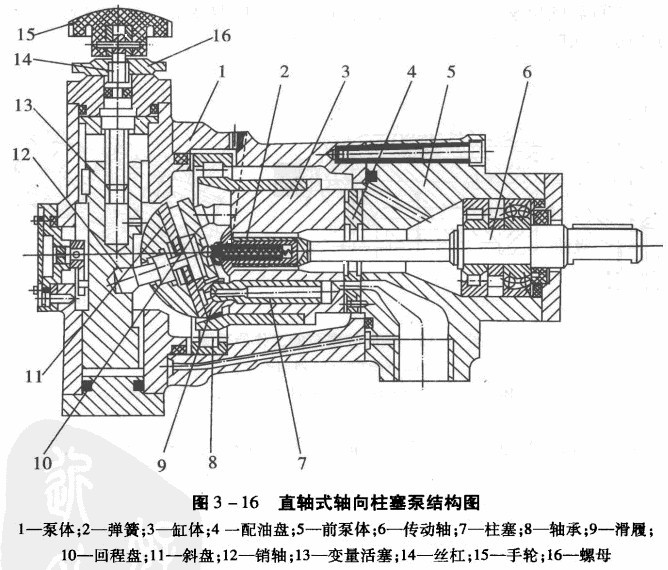

1)典型結構。圖3 -16為液壓機一直軸式軸向杜塞泵的結構圖。官由斜盤11、柱塞7、缸體3、配油盤4、傳動軸6等組成。柱塞的球狀頭部裝在滑履9內，以缸體為支撐的彈簧2通過鋼球推壓回程盤10，回程盤和柱塞滑履一同轉動。在排液過程中借助斜盤11推動柱塞作軸向運動;在吸油時依靠回程盤、鋼球和彈簧組成的回程裝置將滑履緊緊壓在斜盤表面上滑動，彈簧2一般稱為回程彈簧，這樣的泵具有自吸能力。在液壓機滑履與斜盤相接觸的部分有一油室，它通過柱塞中間的小孔與缸體中的工作腔相連，壓力油進入油室后在滑履與斜盤的接觸面間形成了一層油膜，起著低壓支撐作用，使滑履作用在斜盤上的力大大減小，因而磨損也較小。傳動軸6通過左邊的花鍵帶動缸體3旋轉，由于滑履9貼緊在斜盤表面上，柱塞在隨缸體旋轉的同時在缸體內作往復運動。缸體中柱塞底部的密封工作容積是通過配油盤4與泵的進出口相通的。隨著傳動軸的轉動，液壓泵連續地吸油和排袖向移動(因?qū)蜴I的作用，變量活塞只能作軸向移動，不能轉動)。通過銷軸12使斜盤11繞變量機構殼體上的圓弧導軌面的中心(即為鋼球中心)旋轉，從而使外盤傾角改變，達到變量的目的。當流量達到要求時，可用鎖緊螺母16鎖緊，這種變量機構結構簡單，但操縱較復雜，且不能在工作過程中變量。
伺服變量機構。軸向柱塞泵還可配備伺服變量機構代替如圖3 -16所示的手動變量 機構。
除此之外，軸向柱塞泵還有很多種變量機構，如恒功率變量機構、恒壓變量機構、恒流量變量機構等，這些變量機構與軸向柱塞泵的泵體部分組合構成了各種不同變量方式的軸向柱塞泵。
