(1)重錘式蓄能器。重錘式蓄能器的基本結構如圖5 -12所示。它是利用重錘2，通過柱塞1對缸體3中的液體加載。因此，液壓機缸體中液體壓力的大小，取決于重錘的質量和柱塞的直徑，并且可以保持恒定不變。
重錘蓄能器的優點是結構簡單，壓力恒定，容量大、壓力高等。它的主要缺點是體積大、笨重，反應不靈敏。因此它只適用于大型的固定設備，如礦山提升機和軋鋼設備的液壓系統等。
(2)氣體加載式蓄能器�？梢苑譃楦綦x式和非隔離式兩大類。它的結構、品種很多，后者由于液體與加載氣體直接接觸，缺點較多，在一般的液壓傳動系統中很少應用。而前者應用廣泛。
常用的隔離式氣體加載蓄能器有以下一些結構形式:

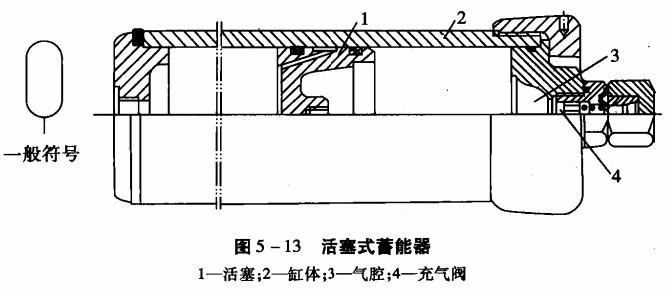

1)活塞式蓄能器。國產HXQ系列活塞式蓄能器的結構如圖5 -13所示。氣腔3內充有壓縮空氣，左側空腔與系統的壓力管路連通而充滿工作液體，稱為液腔。壓縮空氣則通過活塞向液體加載。

活塞式蓄能器的優點是:結構簡單，壽命長。它的缺點是活塞質量大，運動時的摩擦阻力大，因此反應不夠靈敏。而且對氣體的密封也較困難，容易向液體中滲透。
2)氣囊式蓄能器。圖5 -14為XNQ-125/320型氣囊式蓄能器的結構，它裝在綜采工作 面乳化液泵站的乳化液箱內，用于緩解柱塞泵的流量脈動。其外殼4為均質無縫的高壓容器，里面裝有波紋形橡膠氣囊5，右側裝有充氣闊3，左側裝有托閥6，充氣闊3與膠囊模壓成一體。使用前，首先由充氣閥充人一定壓力的氮?dú)猓�然后將其左端與泵站液壓系統連接。整個氣囊由容器左端的大孔裝人，托闊6的作用是在液體全部排盡時，防止氣囊脹出殼體之外。
乳化液泵工作時，高壓乳化液從進液口進入蓄能器，并壓縮氣囊，當乳化液泵站壓力升高時，則又有一部分乳化液進入蓄能器左腔，膠囊進一步被壓縮，從而平緩了管路壓力的升高。當乳化泵站壓力下降時，充有氮?dú)獾臍饽揖团蛎�，蓄能器左腔中的一部分乳化液被擠入管路系統，從而補償了系統中的壓力降低。
