作者：金拓科技 發布時間：2015/4/6 12:11:29

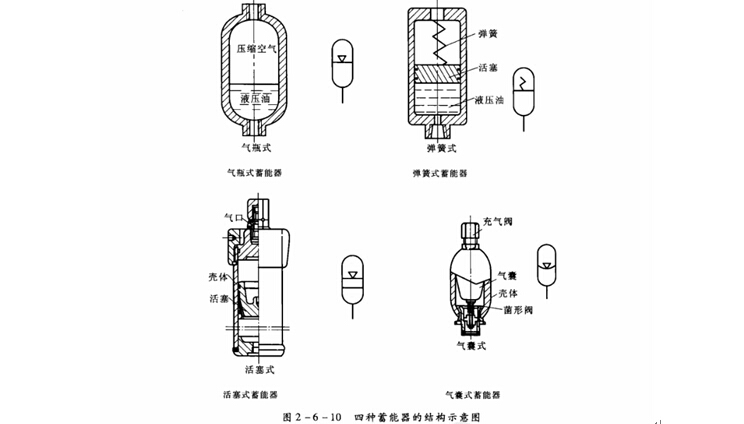

1.伺服壓力機蓄能器的分類與結蓄能器按結構可分為重錘式、彈簧式、充氣式三類。其中最常用的為充氣式，它又可分為活塞式、氣囊式和隔膜式等幾種，如圖
除彈簧式外，它們都是先通過充氣閥向氣囊或氣缸內充入一定壓力的氣體，充氣后將充氣閥關閉，使氣體被封閉在氣囊或氣缸內。工作時，油液從蓄能器下部的液壓油人口進入蓄能器，壓縮氣體直至達到平衡，這樣在蓄能器氣囊或氣缸下方的腔體內就儲存了一定壓力的液壓油。其他的蓄能器的工作原理類似。
2.伺服壓力機蓄能器的應用
伺服壓力機蓄能器短時為系統提供大量的壓力池，具有實現執行元件的快速進給、補償泄漏、實現保壓、消除壓力脈動及吸收液壓沖擊等作用。其具體的應用見表
|
應用 |
說明 |
|
短期大量供油，提高執行元件的運行速度 |
在間歇工作的液壓系統中，為了降低動力消耗，用小流露液壓泵與蓄能量。同時向系統提供液力油，實現快速運動；當液壓缸停止運動時，蓄能器充壓力油，在液壓缸快速運動時釋放壓力油工作時，壓力油推開液控?fù)Q向閥，向蓄能器內充壓力油；當斷電或液壓泵出現故障時，蓄能器可向系統緊急供油 |
|
在停電或液壓泵發生故障時用作應急能源 |
工作時，壓力油推開液控?fù)Q向閥，向蓄能器內充壓力油；當斷電或液壓泵出現故障時，蓄能器可向系統緊急供油 |
|
通過蓄能器可實現停泵保壓 |
當系統達到工件夾緊力后，液壓泵卸荷，司在蓄能器補償油路泄漏，以維將系統所得耍的壓力 |
|
緩和沖擊壓力，吸收脈動壓力 |
將蓄能器裝在液壓泵出口處，能消除泵輸出壓力油的壓力脈動 |
