油壓沖床氣動換刀系統

作者：金拓科技    發布時間：2014/4/18 8:44:30

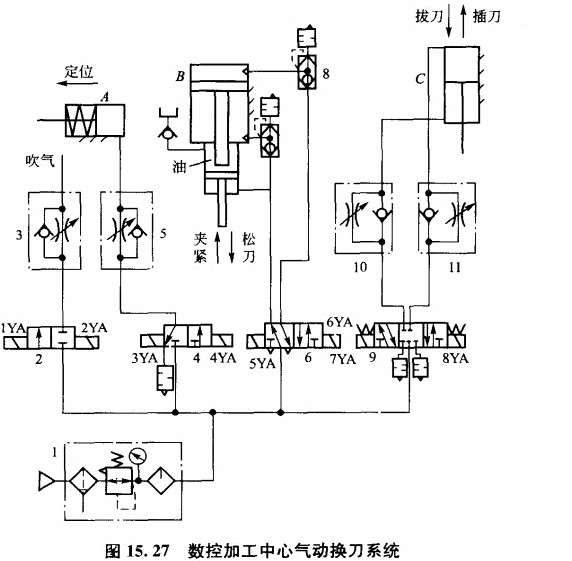

圖15. 27所示為某油壓沖床氣動換刀系統原理圖，該系統在換刀過程中實現主軸定位、主軸送刀、拔刀、向主軸錐孔吹氣和插刀動作。
具體工作原理如下：當油壓沖床數控系統發出換刀指令時，主軸停止旋轉，同時4YA通電，壓縮空氣經氣動三聯件1、換向閥4、單向節流閥5進入主軸定位缸A的右腔，缸A的活塞左移，使主鈾自動定位。定位后壓下無觸點開關，使6YA通電，壓縮空氣經換向閥6、快速排氣閥8進入氣被增壓氣B的上腔，增壓腔的高壓油使活塞伸出，實現主軸松刀，同時8YA通電，壓縮空氣經換向閥9、單向節流閥11進入缸C的上腔，缸C下腔排氣，活塞下移實現拔刀。自回轉刀庫交換刀具，同時lYA通電，壓縮空氣經換向閥2、單向節流閥3向主軸錐孔吹氣。稍后lYA斷電、2YA通電，停止吹氣， 8YA斷電、7YA通電，壓縮空氣經換向閥9、單向節流閥10進入缸C的下腔，活塞上移，實現插刀動作。6YA斷電、5YA通電，壓縮空氣經閥6進入氣液增壓氣B的下腔，使活塞退回，主軸的機械機構使刀具夾緊。4YA斷電、3YA通電，缸A的活塞在彈簧力作用下復位，恢復到開始狀態，換刀結束。
